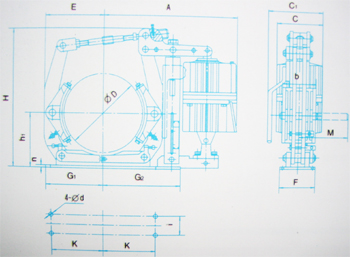

| ■ 技术数据、外形尺寸表（mm）Technical data，Dimension Table（mm） |
型号Type | 制动力矩 Torque (N.m) | 退距 Clearance | A | b | C | C1 | D | d | E | F | G1 | G2 | H | h1 | i | k | M | |||||
制动器 Brake | 匹配推动器 Adapted Thruster | 匹配推动器 Adapted Thruster | n | 重量 Kg | ||||||||||||||||||
YWZ13-200/E23(D23) | Ed23/5 | Ed2 23/5 | 50-300 | 0.7 | 453 | 190 | 160 | 195 | 17 | 200 | 167 | 100 | 210 | 265 | 460 | 170 | 60 | 175 (190) | 155 | 8 | 32 | |
YWZ13-200/E30(D30) | Ed30/5 | Ed2 30/5 | 85-400 | 43 | ||||||||||||||||||
YWZ13-300/E30(D30) | Ed30/5 | Ed230/5 | 130-300 | 0.8 | 570 | 140 | 160 | 230 | 22 | 300 | 247 | 130 | 300 | 300 | 605 | 240 | 80 | 250 (270) | 240 | 12 | 65 | |
YWZ13-300/E50(D50) | Ed50/6 | Ed2 50/6 | 250-550 | 660 | 195 | 260 | 80 | |||||||||||||||
YWZ13-300/E80(D80) | Ed80/6 | Ed2 80/6 | 400-900 | 92 | ||||||||||||||||||
YWZ13-400/E50(D50) | Ed50/6 | Ed2 50/6 | 400-600 | 1.2 | 675 | 180 | 195 | 230 | 22 | 400 | 302 | 180 | 350 | 400 | 750 | 320 | 130 | 325 | 248 | 14 | 120 | |
YWZ13-400/E80(D80) | Ed80/6 | Ed2 80/5 | 600-1200 | 130 | ||||||||||||||||||
YWZ13-400/E121(D121) | Ed121/6 | Ed2 121/6 | 1000-1900 | 240 | 280 | 810 | 150 | |||||||||||||||
YWZ13-500/E80(D80) | Ed80/5 | Ed2 80/6 | 800-1300 | 1.2 | 775 | 200 | 240 | 230 | 22 | 500 | 372 | 200 | 405 | 455 | 950 | 400 | 150 | 380 | 410 | 16 | 220 | |
YWZ13-500/E121(D121) | Ed121/5 | Ed2 121/6 | 1400-2240 | 280 | ||||||||||||||||||
YWZ13-500/E201(D201) | Ed201/6 | Ed2 201/6 | 2240-3350 | 765 | ||||||||||||||||||
YWZ13-600/E121(D121) | Ed121/6 | Ed2121/6 | 1700-2800 | 1.3 | 925 | 240 | 240 | 280 | 26 | 600 | 465 | 220 | 500 | 600 | 1080 | 475 | 170 | 475 | 410 | 20 | 305 | |
YWZ9-600/E201(D201) | Ed201/6 | Ed2 201/6 | 1700-4000 | |||||||||||||||||||
YWZ9-600/E301(D301) | Ed301/6 | Ed2301/6 | 3000-6000 | |||||||||||||||||||
YWZ13-700/E201(D201) | Ed201/6 | Ed2201/6 | 3000-4500 | 1.6 | 1100 | 280 | 240 | 280 | 34 | 700 | 595 | 270 | 575 | 640 | 1275 | 550 | 200 | 540 | 410 | 25 | 425 | |
YWZ13-700/E301(D301) | Ed301/6 | Ed2 301/6 | 3700-7500 | |||||||||||||||||||
