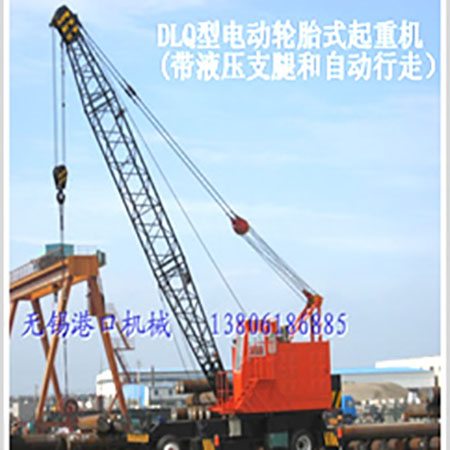

项 目 | 单位 | 技 术 参 数 | ||||||||
最大起重力矩 | t.m | 100(25t×4m) | ||||||||
起重臂长度 | m | 8 | 14 | 20 | 26 | |||||
最大起重量 | t | 25 | 18 | 11.8 | 6.4 | |||||
起升倍率 | 8 | 6 | 4 | 2 | ||||||
工 作 范 围 | 起重臂倾角 | ° | 30~75 | |||||||
幅度 | m | 7.98~3.12 | 13.17~4.67 | 18.37~6.23 | 23.57~7.78 | |||||
起升高度 | m | 3.49~7.22 | 6.49~13.01 | 9.49~18.81 | 12.49~24.60 | |||||
下降深度 | m | -6.64~-3.09 | -6.62~-0.33 | -9.58~-0.65 | -24.45~-13.12 | |||||
工作速度 | 起 升 | m/min | 8.34 | 11.12 | 16.68 | 33.35 | ||||
下 降 | m/min | 8.76 | 11.68 | 17.51 | 35.02 | |||||
回 转 | r/min | 1.52 | ||||||||
变 幅 | m/min | 4.47 | 7.07 | 9.83 | 12.65 | |||||
变幅时间 | S | 65.3 | 72.1 | 74.1 | 74.9 | |||||
外伸支腿最大压力 | KN | 287.3 | 281.8 | 242.6 | 204.0 | |||||
支腿间距 | m | 5.2×5.2 | ||||||||
轴 距 | m | 3.2(1.5+1.7) | ||||||||
轮 距 | m | 2.4 | ||||||||
轮胎规格×数量 | 11.00(或12.00)-20-16PR×8 | |||||||||
轴荷 | 基本臂时 | KN | 前97.7 后147.7 | |||||||
长途拖运 | 前80.6 后127.5 | |||||||||
最小转弯半径 | m | <10 | ||||||||
转台尾部半径 | m | 3.3 | ||||||||
总质量 | 基本臂时 | t | 25.4 | |||||||
最长臂时 | 26.8 | |||||||||
长途拖运 | 21.4 | |||||||||
动 力 | 外接三相交流电源380V 50Hz | |||||||||
电机总容量 | KW | 71(45+15+11 | ||||||||
起重机性能
起重臂倾角 | 8m起重臂 起升倍率8 | 14m起重臂 起升倍率6 | 20m起重臂 起升倍率4 | |||||||||
幅度m | 起重量t | 起升 高度m | 下降深度m | 幅度m | 起重量t | 起升高度m | 下降深度m | 幅度m | 起重量t | 起升高度m | 下降深度m | |
30° | 7.98 | 9.72 | 3.49 | -6.64 | 13.17 | 4.63 | 6.49 | -6.62 | 18.37 | 2.79 | 9.49 | -9.58 |
35° | 7.60 | 10.51 | 4.08 | -6.06 | 12.52 | 5.00 | 7.52 | -5.61 | 17.43 | 3.03 | 10.96 | -8.14 |
40° | 7.18 | 11.55 | 4.63 | -5.53 | 11.77 | 5.49 | 8.49 | -4.67 | 16.37 | 3.34 | 12.35 | -6.79 |
45° | 6.71 | 12.97 | 5.15 | -5.03 | 10.95 | 6.13 | 9.39 | -3.79 | 15.19 | 3.74 | 13.63 | -5.54 |
50° | 6.19 | 14.94 | 5.62 | -4.58 | 10.05 | 6.99 | 10.21 | -2.99 | 13.91 | 4.29 | 14.81 | -4.41 |
55° | 5.64 | 17.30 | 6.04 | -4.17 | 9.08 | 8.19 | 10.96 | -2.28 | 12.52 | 4.98 | 15.87 | -3.39 |
60° | 5.05 | 19.80 | 6.41 | -3.82 | 8.05 | 9.64 | 11.61 | -1.65 | 11.05 | 5.83 | 16.81 | -2.50 |
65° | 4.43 | 22.57 | 6.74 | -3.52 | 6.97 | 11.61 | 12.18 | -1.12 | 9.50 | 7.04 | 17.62 | -1.74 |
70° | 3.79 | 25 | 7.01 | -3.27 | 5.84 | 14.60 | 12.65 | -0.68 | 7.89 | 8.86 | 18.28 | -1.12 |
75° | 3.12 | 25 | 7.22 | -3.09 | 4.67 | 18.00 | 13.01 | -0.35 | 6.23 | 11.84 | 18.81 | -0.65 |
