■技术参数 |
| 型号 | 额定推力（N） | 额定行程（mm） | 制动弹簧（N） | 额定频率（Hz） | 输入功率（W） | 额定电压（V） | 额定电流（A） | 最大工作频率（c/h） | Ed23/5 | 220 | 50 | 180 | 50 | 165 | 380 | 0.52 | 2000 | Ed30/5 | 300 | 50 | 270 | 50 | 200 | 380 | 0.46 | 2000 | Ed40/4 | 400 | 40 | 270 | 50 | 200 | 380 | 0.46 | 2000 | Ed50/6 | 500 | 60 | 460 | 50 | 210 | 380 | 0.48 | 2000 | Ed70/5 | 700 | 50 | 460 | 50 | 210 | 380 | 0.50 | 2000 | Ed80/6 | 800 | 60 | 750 | 50 | 330 | 380 | 1.42 | 2000 | Ed121/6 | 1250 | 60 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | Ed201/6 | 2000 | 60 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | Ed301/6 | 3000 | 60 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 长行程推动器 |
| Ed50/12 | 500 | 120 |
| 50 | 210 | 380 | 0.48 | 1200 | Ed80/12 | 800 | 120 |
| 50 | 330 | 380 | 1.42 | 1200 | Ed121/12 | 1250 | 120 |
| 50 | 330 | 380 | 1.44 | 1200 | Ed201/12 | 2000 | 120 |
| 50 | 450 | 380 | 1.45 | 1200 | Ed301/12 | 3000 | 120 |
| 50 | 550 | 380 | 1.46 | 900 | Ed630/12 | 6300 | 120 |
| 50 | 1100 | 380 | 2.4 | 630 |

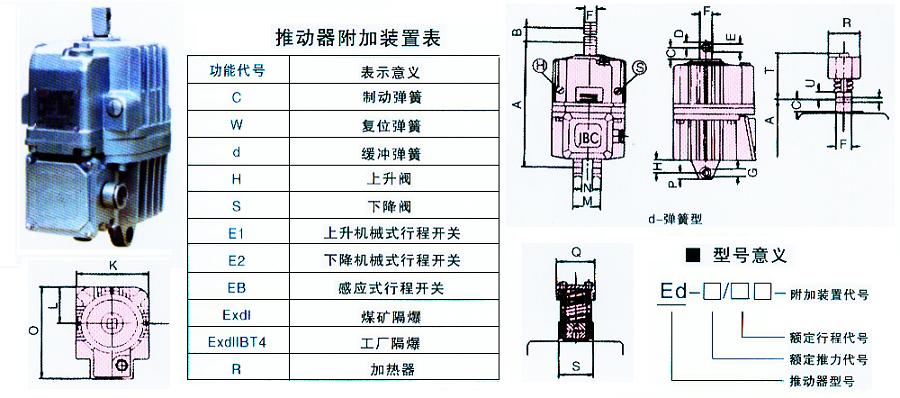

外形尺寸（mm） 型号 | A | B | C | D | E1 | F | G2 | H | K | L | M | N | O | P | Q | R | S | T | U | V | W | Ed30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 55 | 75 | 98 | 20 | 15 |
| Ed50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 24 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 55 | 75 | 100 | 22 | 15 |
| Ed80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 24 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 55 | 75 | 100 | 22 | 15 |
| Ed50/12 | 570 | 120 | 36 | 18 | 20 | 30 | 24 | 23 | 190 | 95 | 120 | 60 | 285 | 20 |
|
|
|
|
|
|
| Ed80/12 | 570 | 120 | 36 | 18 | 20 | 30 | 24 | 23 | 190 | 95 | 120 | 60 | 285 | 20 |
|
|
|
|
|
|
| Ed121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 | Ed201/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 | Ed301/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 | Ed121/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 |
|
|
|
|
|
| 190 | Ed201/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 |
|
|
|
|
|
| 190 | Ed301/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 |
|
|
|
|
|
| 190 |
|
|
